本电路是专为童车的智能化控制而设计的，在儿童骑行童车时，家长可利用手中的遥控器对其进行遥控操作，提高了产品的档次和安全系数。遥控器采用微型设计，便于携带和操作。

    本电路利用高频技术传递数字指令，可以通过手中的遥控手柄，在一定距离内控制童车的前进、倒退、左转和右转。

    TK-05有两款电路供选择：TK-05；TK-05A

    TK-05A在电路中含有可编码加密芯片，使用其会自动为每辆童车赋予一套密码，这样在使用时，本车的接收器将只识别本车的遥控装置的指令，为童车的安全又增加了保证。

    TK-05则是不含密码的经济型电路，它的发射手柄是通用的，各车之间可相互控制。

    两者的使用完全一样，但一般情况下我们推荐使用TK-05A。

    使用：可以进行前进、后退、左转和右转四项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，左右方向的控制方法相同，操作方便简单，适合近距离控制。

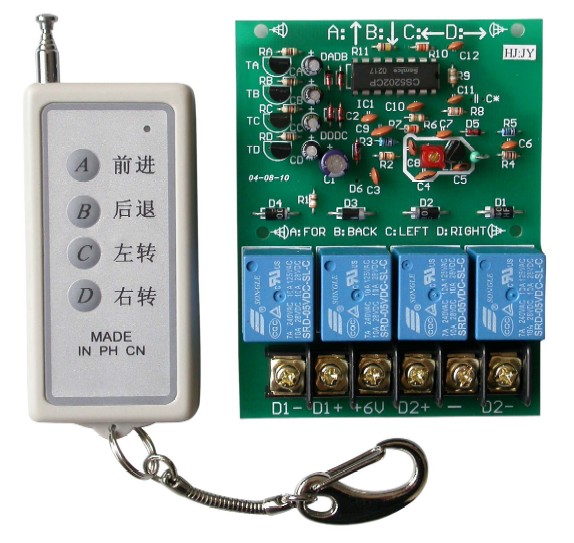

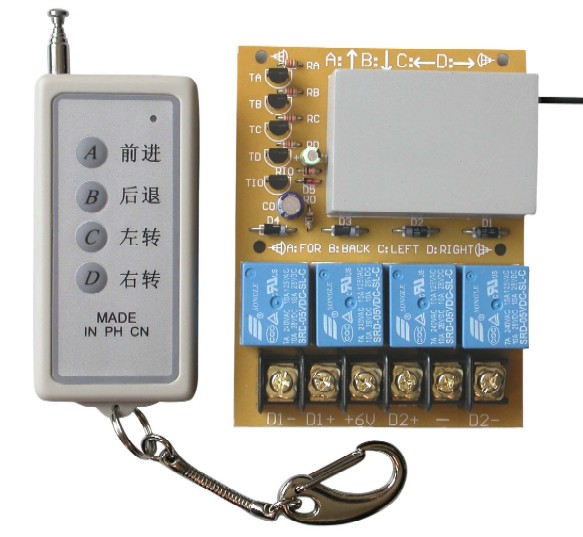

    电路分为发射手柄和接收控制电路两部分，请见下图：

以实际电路为准，图片仅供参考

    装配：发射手柄内已含有12V  23A遥控电池，用户可直接使用。

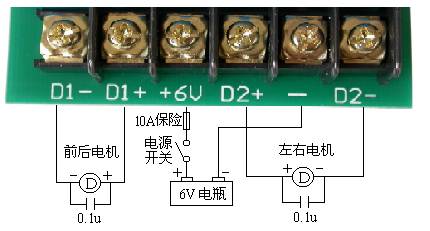

    接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题，特别指出本电路没有极性保护措施，电源的正负极绝对不能错，否则会烧坏电路。电机控制输出直接为电机提供电源，控制能力6V5A。

    通常在两只电机的两端需要分别并接一只104PF（0.1μF）的电容，以排除电机在运转时产生的电磁干扰对接收效果的影响。

    发射手柄和接收电路的有关参数：仅供参考

    注意：

      1，由于本电路采用高频传递信号，在装配时接收电路的天线应尽量远离金属物，并伸直，不要打直角弯，否则会影响控制距离。

      2，当遥控距离变近时，应及时更换12V  23A电池，以免影响正常使用。我厂可以长期供应电池，需要时只需邮购即可。

      3，在使用装配有本电路的产品进行遥控时，必须由意识正常的成年人操作，以免发生意外。

      4，成年人操作时应避免快速反复按前进和后退键，以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

      5，由于本电路带密码，其遥控器只会对本童车有效（特殊情况除外），如不需密码请选用TK-01型电路。
